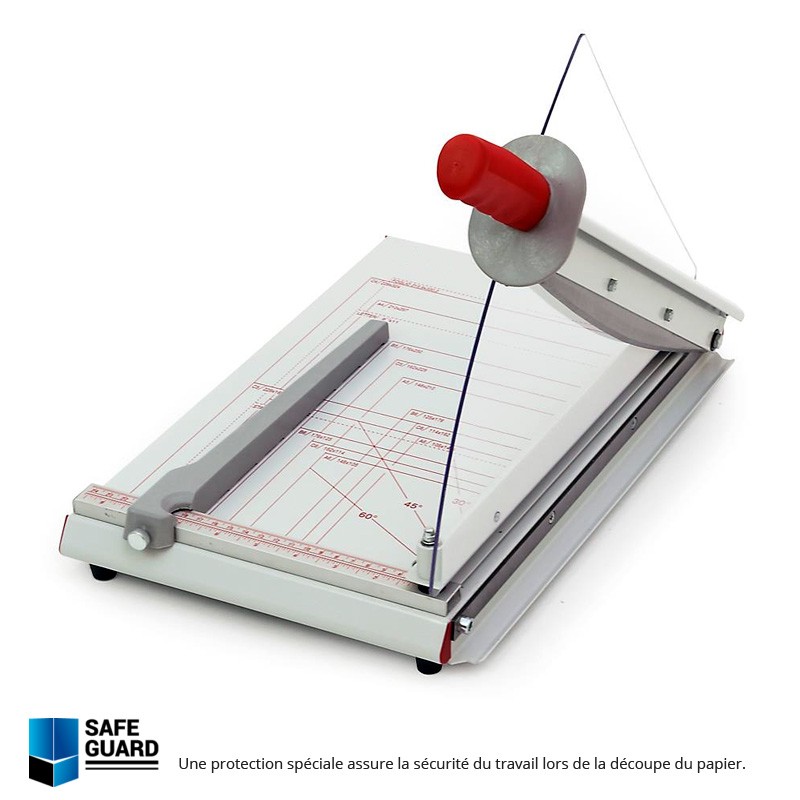

Montage de la cisaille 330-24 M

• Dévisser les deux vis (4) du boîtier (2) et enlever le film de protection du couvercle plexiglas (1)
• Placer le couvercle entre le carter (2) et la poignée guillotine (3), puis vissez-le avec deux vis (4) au boîtier
• Ne pas visser trop fortement les vis : le couvercle en plexiglas pourrait être endommagé
• Visser la vis dans le trou situé plus haut sur la poignée en serrant en même temps la grande rondelle métallique
• De telle sorte que le bouclier en plexiglas soit entre les deux rondelle et le manche du cutter* (fig. A)
• Si cette condition n'est pas remplie, la cisaille 330-24 M ne coupera pas ou elle coupera mal

ATTENTION !
Avant d'utiliser la cisaille 330-24 M, mettez le bouclier en plexiglas. Il ne doit pas être enlevé ! Lorsque la cisaille n'est pas utilisée, sa lame doit être en bas, c'est-à-dire en position horizontale.

Bon à savoir

La précision de l'angle droit peut être réglée individuellement entre la lame et le rail de guidage (avec échelle centimétrique). Pour cela il faut desserrez les 2 vis qui fixent cette barre, ajustez l'angle et serrez les vis.

Placez la cisaille 330-24 M horizontalement sur une surface plane et sur les quatre pieds en caoutchouc. Relevez la lame jusqu'à résistance afin que la pince à papier soit relevée au maximum en même temps. Placez le papier dans la cisaille le long du guide horizontal (5), et si c'est nécessaire - à l'aide du guide vertical mobile (6) ajuster à la dimension désirée.

Une fois le papier posé, presser le plastique en tenant le papier aux endroits marqués et abaissez la lame avec votre main droite.
